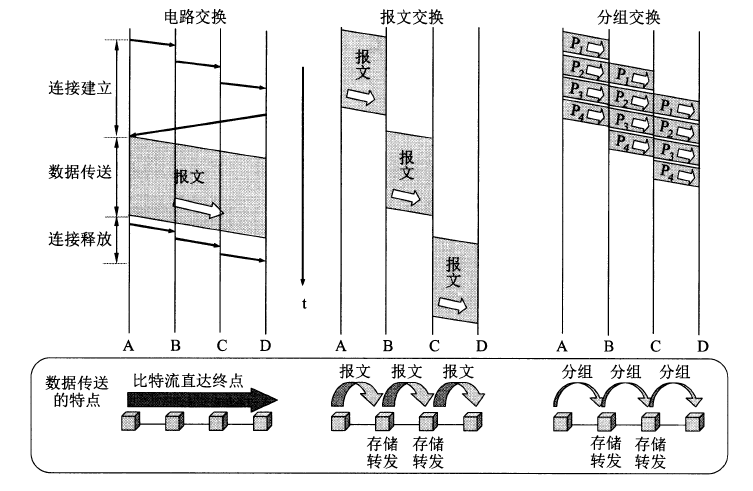

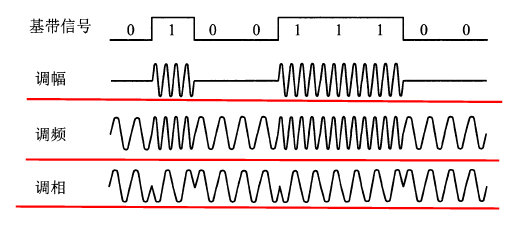

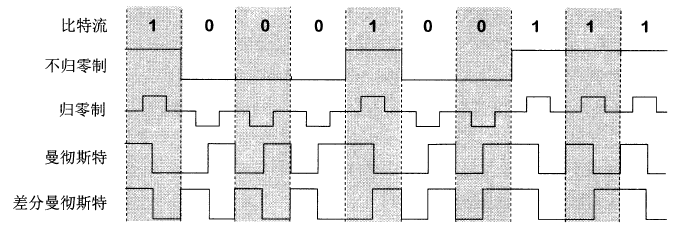

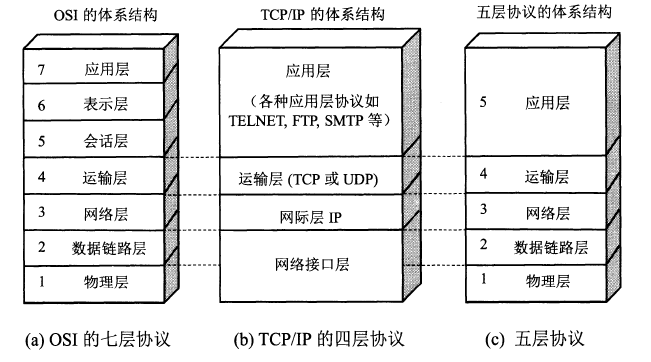

计算机网络

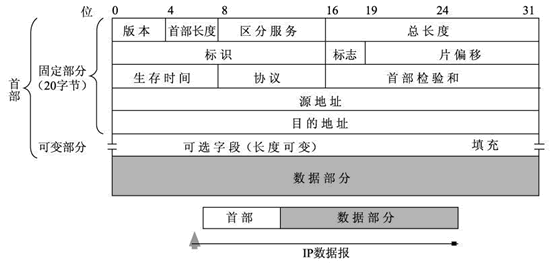

IP 报头的最小长度为 20 字节，上图中每个字段的含义如下：

• 版本 占 4 位，表示 IP 协议的版本。通信双方使用的 IP 协议版本必须一致。目前广泛使用的IP协议版本号为 4，即 IPv4。
• 首部长度： 占 4 位，可表示的最大十进制数值是 15。可表示的最大数值为 15 个单位（一个单位为 4 字节）。因此，当 IP 的首部长度为 1111 时（即十进制的 15），首部长度就达到 60 字节。当 IP 分组的首部长度不是 4 字节的整数倍时，必须利用最后的填充字段加以填充。
• 区分服务： 也被称为服务类型，占 8 位，用来获得更好的服务。这个字段在旧标准中叫做服务类型，但实际上一直没有被使用过。1998 年 IETF 把这个字段改名为区分服务（Differentiated Services，DS）。只有在使用区分服务时，这个字段才起作用。
• 总长度： 首部和数据之和，单位为字节。总长度字段为 16 位，因此数据报的最大长度为 2¹⁶-1=65535 字节。
• 标识： 用来标识数据报，占 16 位。IP 协议在存储器中维持一个计数器。每产生一个数据报，计数器就加 1，并将此值赋给标识字段。当数据报的长度超过网络的 MTU，而必须分片时，这个标识字段的值就被复制到所有的数据报的标识字段中。具有相同的标识字段值的分片报文会被重组成原来的数据报。
• 标志： 占 3 位。第一位未使用，其值为 0。第二位称为 DF（不分片），表示是否允许分片。取值为 0 时，表示允许分片；取值为 1 时，表示不允许分片。第三位称为 MF（更多分片），表示是否还有分片正在传输，设置为 0 时，表示没有更多分片需要发送，或数据报没有分片。
• 片偏移： 占 13 位。当报文被分片后，该字段标记该分片在原报文中的相对位置。片偏移以 8 个字节为偏移单位。所以，除了最后一个分片，其他分片的偏移值都是 8 字节（64 位）的整数倍。
• 生存时间： 表示数据报在网络中的寿命，占 8 位。该字段由发出数据报的源主机设置。其目的是防止无法交付的数据报无限制地在网络中传输，从而消耗网络资源。路由器在转发数据报之前，先把 TTL 值减 1。若 TTL 值减少到 0，则丢弃这个数据报，不再转发。因此，TTL 指明数据报在网络中最多可经过多少个路由器。TTL 的最大数值为 255。若把 TTL 的初始值设为 1，则表示这个数据报只能在本局域网中传送。
• 协议： 表示该数据报文所携带的数据所使用的协议类型，占 8 位。该字段可以方便目的主机的 IP 层知道按照什么协议来处理数据部分。不同的协议有专门不同的协议号。例如，TCP 的协议号为 6，UDP 的协议号为 17，ICMP 的协议号为 1。
• 首部检验和： 用于校验数据报的首部，占 16 位。数据报每经过一个路由器，首部的字段都可能发生变化（如TTL），所以需要重新校验。而数据部分不发生变化，所以不用重新生成校验值。

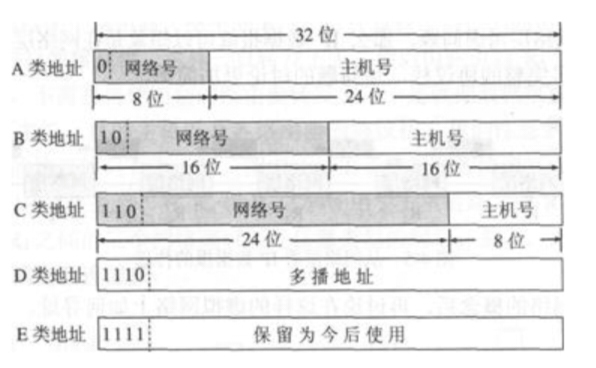

• 源地址： 表示数据报的源 IP 地址，占 32 位。
• 目的地址： 表示数据报的目的 IP 地址，占 32 位。该字段用于校验发送是否正确。
• 可选字段： 该字段用于一些可选的报头设置，主要用于测试、调试和安全的目的。这些选项包括严格源路由（数据报必须经过指定的路由）、网际时间戳（经过每个路由器时的时间戳记录）和安全限制。
• 填充： 由于可选字段中的长度不是固定的，使用若干个 0 填充该字段，可以保证整个报头的长度是 32 位的整数倍。
• 数据部分： 表示传输层的数据，如保存 TCP、UDP、ICMP 或 IGMP 的数据。数据部分的长度不固定。

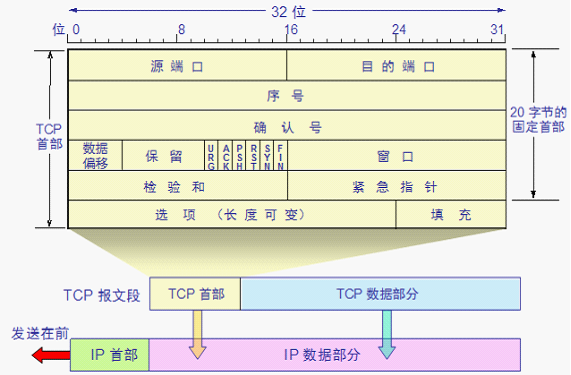

• 源端口和目的端口： 各占2个字节，分别写入源端口和目的端口。
• 序号： 占4字节。序号范围是【0，2^32 - 1】，共2³²（即4294967296）个序号。序号增加到2³²-1后，下一个序号就又回到0。也就是说，序号使用mod 2³²运算。TCP是面向字节流的。在一个TCP连接中传送的字节流中的每一个字节都按顺序编号。整个要传送的字节流的起始序号必须在连接建立时设置。首部中的序号字段值则是指的是本报文段所发送的数据的第一个字节的序号。
• 确认号： 占4字节，是期望收到对方下一个报文段的第一个数据字节的序号。
• 数据偏移： 占4位，它指出TCP报文段的数据起始处距离TCP报文段的起始处有多远。这个字段实际上是指出TCP报文段的首部长度。由于首部中还有长度不确定的选项字段，因此数据偏移字段是必要的，但应注意，“数据偏移”的单位是32位字（即以4字节的字为计算单位）。由于4位二进制数能表示的最大十进制数字是15，因此数据偏移的最大值是60字节，这也是TCP首部的最大字节（即选项长度不能超过40字节）。
• 保留： 占6位，保留为今后使用，但目前应全部置为0 。
• 紧急URG： 当URG=1时，表明紧急指针字段有效。它告诉系统此报文段中有紧急数据，应尽快发送（相当于高优先级的数据），而不要按原来的排队顺序来传送。
• 确认ACK： 仅当ACK = 1时确认号字段才有效，当ACK = 0时确认号无效。TCP规定，在连接建立后所有的传送的报文段都必须把ACK置为1。
• 推送 PSH： 当两个应用进程进行交互式的通信时，有时在一端的应用进程希望在键入一个命令后立即就能收到对方的响应。在这种情况下，TCP就可以使用推送（push）操作。这时，发送方TCP把PSH置为1，并立即创建一个报文段发送出去。接收方TCP收到PSH=1的报文段，就尽快地（即“推送”向前）交付接收应用进程。而不用再等到整个缓存都填满了后再向上交付。
• 复位RST： 当RST=1时，表名TCP连接中出现了严重错误（如由于主机崩溃或其他原因），必须释放连接，然后再重新建立传输连接。RST置为1还用来拒绝一个非法的报文段或拒绝打开一个连接。
• 同步SYN： 在连接建立时用来同步序号。当SYN=1而ACK=0时，表明这是一个连接请求报文段。对方若同意建立连接，则应在响应的报文段中使SYN=1和ACK=1，因此SYN置为1就表示这是一个连接请求或连接接受报文。
• 终止FIN： 用来释放一个连接。当FIN=1时，表明此报文段的发送发的数据已发送完毕，并要求释放运输连接。
• 窗口： 占2字节。窗口值是【0，2¹⁶-1】之间的整数。窗口指的是发送本报文段的一方的接受窗口（而不是自己的发送窗口）。窗口值告诉对方：从本报文段首部中的确认号算起，接收方目前允许对方发送的数据量（以字节为单位）。之所以要有这个限制，是因为接收方的数据缓存空间是有限的。总之，窗口值作为接收方让发送方设置其发送窗口的依据。
• 检验和： 占2字节。检验和字段检验的范围包括首部和数据这两部分。和UDP用户数据报一样，在计算检验和时，要在TCP报文段的前面加上12字节的伪首部。伪首部的格式和UDP用户数据报的伪首部一样。但应把伪首部第4个字段中的17改为6（TCP的协议号是6）；把第5字段中的UDP中的长度改为TCP长度。接收方收到此报文段后，仍要加上这个伪首部来计算检验和。若使用TPv6,则相应的伪首部也要改变。
• 紧急指针： 占2字节。紧急指针仅在URG=1时才有意义，它指出本报文段中的紧急数据的字节数（紧急数据结束后就是普通数据） 。因此，在紧急指针指出了紧急数据的末尾在报文段中的位置。当所有紧急数据都处理完时，TCP就告诉应用程序恢复到正常操作。值得注意的是，即使窗口为0时也可以发送紧急数据。
• 选项： 长度可变，最长可达4字节。当没有使用“选项”时，TCP的首部长度是20字节。
